동적 믹서와 정적 믹서: 폴리머 용융 방사에 적합한 것은 무엇입니까?

방사 라인에 인라인 용융 혼합이 필요한 경우(마스터배치 색상 추가, 기능성 첨가물 혼합 또는 다성분 폴리머 균질화 등) 장비 결정은 근본적으로 다른 두 가지 접근 방식, 즉 동적 혼합기 또는 정적 혼합기로 내려집니다. 둘 다 압출기와 방사구금 사이의 용융 유동 경로에 설치됩니다. 두 가지 모두 필라멘트로 유입되기 전에 균일한 용융물을 생성하는 것을 목표로 합니다. 그러나 각각의 메커니즘, 출력 품질, 작동 조건 및 유지 관리 요구 사항은 서로 다르기 때문에 애플리케이션에 대해 잘못된 유형을 선택하면 다운스트림에서 수정할 수 없는 문제가 발생합니다.

이 기사에서는 화학 섬유 방사 결정에 중요한 매개변수 전체에 걸쳐 동적 및 정적 혼합기를 직접 비교합니다.

각 믹서 유형의 작동 방식

정적 믹서

정적 믹서에는 움직이는 부분이 없습니다. 튜브 내부의 고정된 일련의 나선형 또는 기하학적 요소를 통해 용융물을 강제로 혼합함으로써 혼합이 이루어집니다. 각 요소는 용융 흐름을 분할하고 재결합하여 각 패스마다 농도 구배를 점진적으로 줄입니다. 혼합을 위한 에너지는 전적으로 압출기나 용융 펌프에서 발생하는 용융 압력에서 나옵니다. 믹서 자체는 아무런 활동도 하지 않습니다.

혼합 요소의 수에 따라 혼합 강도가 결정됩니다. 요소가 많을수록 균질성이 향상되지만 믹서 전체의 압력 강하도 증가합니다. 이는 업스트림 펌프나 압출기로 보상해야 합니다. 이는 정적 혼합의 기본 작동 제약 사항입니다. 압력 강하를 높이지 않으면 혼합 성능을 높일 수 없으며 혼합 품질을 낮추지 않고는 압력 강하를 줄일 수 없습니다.

다이나믹 믹서

동적 혼합기는 가열되고 가압된 하우징 내부에서 제어된 속도로 회전하는 구동 로터를 사용하여 용융물을 적극적으로 전단하고 균질화합니다. 혼합 에너지는 용융 압력이 아닌 구동 모터에 의해 기계적으로 공급됩니다. 이는 압력 강하로부터 혼합 강도를 분리합니다. 로터 속도를 조정하여 라인 처리량이나 상류 압력 조건과 관계없이 혼합 성능을 변경할 수 있습니다.

동적 믹서 작동 원리 및 구성 옵션에 대한 자세한 설명은 당사를 참조하십시오. 다이나믹 멜트 믹서: 작동 원리, 유형 및 선택 가이드 .

직접적인 비교: 회전에 중요한 8가지 매개변수

회전 응용 분야에서 정적 혼합기가 부족한 부분

정적 혼합기는 혼합되는 유체의 점도가 비슷하고 상대적으로 균형 잡힌 비율로 존재하며 라인이 일관되고 예측 가능한 처리량으로 실행되는 응용 분야에서 안정적으로 작동합니다. 화학섬유 방적에서는 이러한 조건이 유지되지 않는 경우가 많습니다.

마스터배치와 베이스 폴리머 간의 점도 불일치

마스터배치 첨가를 통한 용융 직접 방사에서 마스터배치 캐리어 용융물과 기본 중합체 용융물은 종종 실질적으로 다른 점도를 갖습니다. 정적 혼합은 층류 분할에 의존합니다. 즉, 점도 비율이 높을 때 점도가 낮은 성분은 고르게 분포되기보다는 요소 기하학적 구조를 통해 우선적으로 전달됩니다. 그 결과 줄무늬가 나타납니다. 즉, 집중된 색상 또는 첨가제 띠가 과소 투여된 영역과 번갈아 나타나는 현상입니다. 이는 완성된 실에서 위치에 따라 또는 실 길이에 따라 색상 변화로 나타납니다.

동적 믹서의 능동 로터 전단력은 점도 비율에 관계없이 마스터배치를 분산시켜 안료 덩어리를 분해하고 수동 분할로는 달성할 수 없는 강제 분포를 가능하게 합니다. 완성된 필라멘트에서 색상 줄무늬를 제거하는 방법을 직접 살펴보려면 다음 기사를 참조하세요. 다이나믹 멜트 믹서가 마스터배치 색상의 필라멘트 원사에서 색상 줄무늬를 제거하는 방법 .

처리량 감소로 인한 성능 저하

제품 전환 중, 시동 시퀀스 중 또는 더 작은 데니어 제품을 실행할 때 방적 라인은 정격 처리량 이하로 실행되는 경우가 많습니다. 처리량이 감소하면 정적 혼합기를 통과하는 용융 압력 구동 흐름이 감소하며, 이는 용융 단위 부피당 사용 가능한 분할 에너지를 직접적으로 감소시킵니다. 혼합 품질이 저하됩니다. 이는 미미한 효과가 아닙니다. 제품 간 처리량이 30~50% 차이가 나는 라인에서는 전체 처리량에서 적절하게 작동하는 정적 혼합기가 감소된 속도에서는 실제로 부족할 수 있습니다.

다이나믹 믹서의 로터 속도는 라인 처리량에 관계없이 혼합 강도를 유지하도록 조정할 수 있으므로 생산 일정이 가변적이거나 제품 교체가 빈번한 라인에 적합합니다.

체류 시간 및 열 분해 위험

정적 혼합기 요소는 요소 접합부와 하우징 벽에 더 느린 흐름의 영역을 만듭니다. 고온 폴리머 용융물(예: 280~295°C에서 PET 회전)에서 낮은 유속으로 체류가 연장되면 열 분해 생성물이 축적됩니다. 이는 명목상 흰색 또는 밝은 색상의 실에서 노란색 변색으로 나타나거나 방사구 모세관을 막고 말단 파손을 유발하는 젤 입자로 나타납니다. 혼합 영역을 통과하는 활성 흐름이 있는 잘 설계된 동적 혼합기는 체류 시간 분포가 더 좁으므로 핫스팟 및 정체 영역의 위험이 줄어듭니다.

정적 믹서가 적절한 경우

정적 믹서는 보편적으로 열등하지 않습니다. 단순함이 진정한 장점이 되는 특정 조건이 있습니다.

• 점도가 비슷하고 첨가제 농도가 낮습니다. 잘 분산된 저점도 첨가제의 작은 비율이 일관된 처리량으로 작동하는 폴리머 용융물에 혼합될 때 정적 혼합기는 구동 시스템의 복잡성 없이 적절한 균질성을 달성할 수 있습니다.
• 오염에 매우 민감한 응용 분야. 정적 혼합기에는 용융 경로에 샤프트 씰이나 회전 인터페이스가 없습니다. 씰 관련 오염 위험이 허용되지 않는 응용 분야(특정 의료 등급 또는 광학 등급 폴리머 제품)에서 움직이는 부품이 없다는 것은 정적 혼합에 대한 유효한 주장입니다.
• 고정 처리량의 매우 높은 볼륨, 단일 제품 라인. 기본 폴리머와 점도가 일치하는 마스터배치 캐리어를 사용하여 하루 24시간 정격 용량으로 하나의 제품을 실행하는 라인에서는 해당 특정 조건에 맞게 크기가 조정된 정적 믹서가 적절하게 작동할 수 있습니다. 조건이 변경되면 제한이 나타납니다.

주요 선택 기준: 귀하의 애플리케이션에 적합한 유형

처리량이 다양하고 마스터배치 점도가 기본 폴리머와 다르며 실 품질 표준이 엄격한 마스터배치 색상 또는 기능성 첨가제가 추가된 대부분의 용융 직접 방사 라인의 경우 동적 믹서가 더 적절한 선택입니다. 유지 관리 요구 사항은 현실적이지만 관리가 용이하고 까다로운 방적 응용 분야에서 품질 일관성의 이점이 훨씬 더 중요합니다.

방사 및 플라스틱 용융 응용 분야를 위한 Shengbang의 동적 믹서

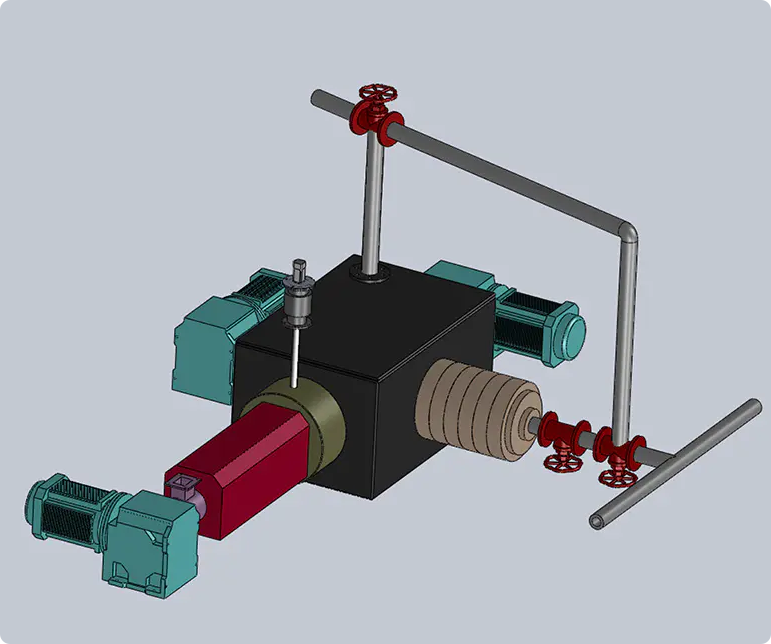

Shengbang의 Dynamic Mixer는 화학섬유 방사 및 플라스틱 용융 균질화를 위해 특별히 개발된 특허 제품입니다. 이는 5, 15, 25 및 45MPa의 압력 등급, 25~300mm의 로터 직경, 0.2~50L의 용량으로 광범위한 적용 범위를 포괄합니다. 가열은 오일 가열 및 전기 가열 구성 모두에서 사용할 수 있습니다. 구동 출력 범위는 15~160kW이며 최대 회전자 속도는 50r/min입니다.

화학 섬유 방사 외에도 균일한 용융 혼합이 필요한 필름, 잉크 및 기타 폴리머 처리 응용 분야에 동일한 믹서 설계가 적용됩니다. 성능은 라인 통합 전에 고객의 대상 폴리머 및 마스터배치 시스템을 사용하여 실제 생산 조건에서 믹서 동작을 테스트할 수 있는 Shengbang의 내부 방사 실험실을 통해 검증됩니다.

전체 제품 사양 및 구성 옵션을 보려면 다음 사이트를 방문하세요. 다이나믹 믹서 product page . 폴리머 유형, 처리량 범위, 마스터배치 추가 비율, 혼합 품질 요구 사항 등 특정 응용 분야에 대해 논의하려면 Jiaxing Shengbang Mechanical Equipment Co., Ltd.에 직접 문의하세요.
