테이크업 와인더 가이드: 가흥 Shengbang 고성능 와인딩 솔루션

고속 합성 섬유 라인용 테이크업 와인더를 평가하는 경우 결론은 분명합니다. 가흥성방기계설비유한회사 와인더를 들다 최대 7,000m/min의 기계식 와인딩 속도를 유지하여 끝단 파손률을 현저히 낮추고 HMLS 유형 나일론 원사를 제조할 수 있습니다. 이 가이드는 생산 관리자에게 유형 선택, 주요 매개변수, 설치, 유지 관리 및 최신 자동 테이크업 와인더로 업그레이드하기 위한 ROI 사례를 안내합니다.

합성섬유 생산에서 테이크업 와인더의 핵심 역할

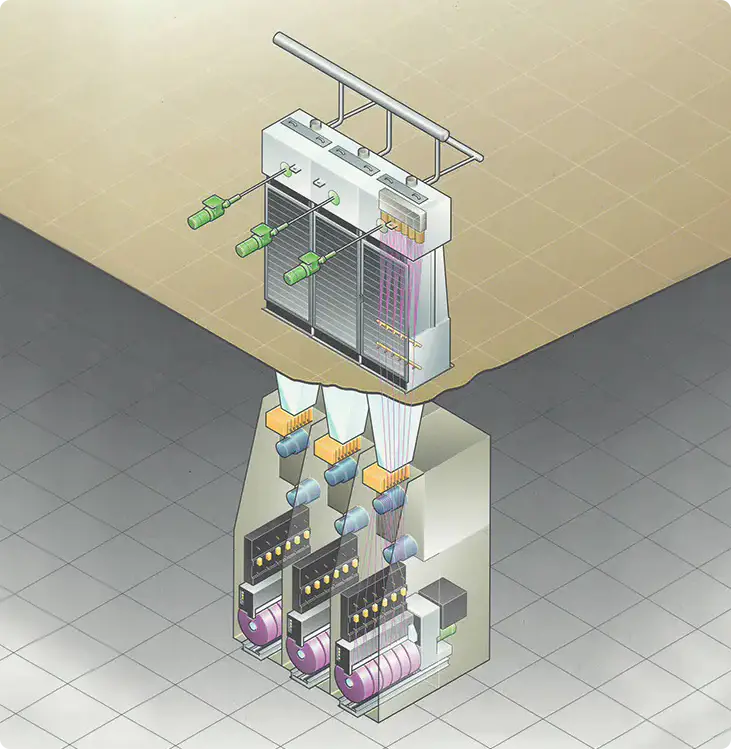

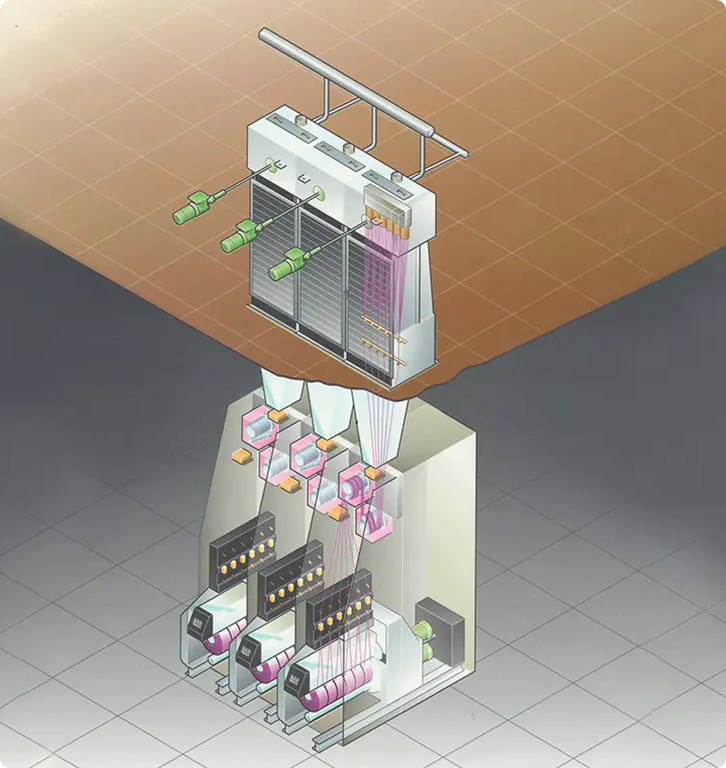

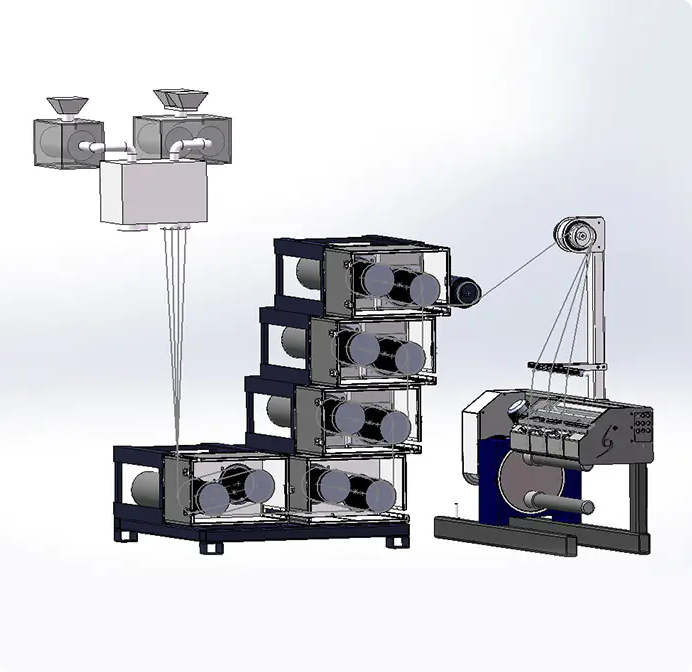

테이크업 와인더는 모든 용융 방사 라인의 최종 활성 스테이션입니다. 그 임무는 스핀 팩에 의해 설정된 라인 속도로 용융 압출 필라멘트를 받아 기하학적으로 정밀한 패키지를 제작하고 해당 패키지를 결함 없이 다운스트림 텍스처링, 워핑 또는 직조 기계에 전달하는 것입니다.

가장 일반적인 세 가지 애플리케이션 컨텍스트는 각각 고유한 요구 사항을 요구합니다.

• POY(부분 지향사) — 라인 속도 2,800-3,500m/min; 그리기 능력을 유지하려면 일관된 교차 감기 각도가 필요합니다.

• FDY (완전 연신사) — 4,500-6,000m/min에 도달하는 속도; 결정 방향 변화를 방지하기 위해 매우 안정적인 장력이 필요합니다.

• 스판덱스/엘라스테인 — 속도는 낮지만(600-1,200m/min) 장력 변동에 대한 민감도가 매우 높습니다. 리본 감기 예방이 중요합니다.
• BCF / 카펫얀 — 벌크 연속 필라멘트; 최대 300mm의 대구경 패키지로 저속에서 높은 토크가 필요합니다.

업계 벤치마크에 따르면 잘 맞지 않는 와인더는 전체 끝단 파손 사건의 35~55%를 차지합니다. 용융 방사 라인에서(CIRFS, 2024 회원 데이터) 올바르게 지정된 자동 테이크업 와인더에 투자하면 일반적으로 해당 점유율이 8% 미만으로 줄어듭니다.

일반적인 테이크업 와인더 유형 비교

산업용 섬유 생산에는 세 가지 기본 권선 형상이 사용됩니다. 아래 표에는 선택 범위를 좁히는 데 도움이 되는 중요한 차이점이 요약되어 있습니다.

3,000m/min 이상의 속도로 라인을 운영하는 대부분의 POY 및 FDY 생산자의 경우 터렛형 자동 테이크업 와인더는 업계 표준입니다. 10년 자산 수명 동안 최고의 총 소유 비용을 제공합니다.

Jiaxing Shengbang 테이크업 와인더: 제품 주요 내용 및 사양

Jiaxing Shengbang Mechanical Equipment Co., Ltd.는 2003년부터 테이크업 와인더 및 보조 방적 장비를 제조해 왔습니다. 현재 주력 제품인 자동 테이크업 와인더 시리즈는 합성 섬유 응용 분야 전체를 포괄합니다. 주요 기술 사양은 아래 표에 요약되어 있습니다.

공개된 사양 외에도 Jiaxing Shengbang은 문서화된 세 가지 고객 결과를 통해 차별화합니다.

• 절강 POY 생산자(2023) — 96개 위치 라인 전체에서 SB-TW6 시리즈로 전환한 후 공장은 백만 미터당 끝단 파손 사건이 42% 감소했으며 교대당 한 명의 도핑 작업자가 제거되었습니다.
• 푸젠성 나일론-6 시설(2022년) — 정밀 장력 폐쇄 루프 제어는 패키지 내 데니어 변동을 CV 1.8%에서 CV 0.7%로 줄여 다운스트림 직조 효율성을 직접적으로 향상시킵니다.
• 커스텀 스판덱스 와인더(2024) — Jiaxing Shengbang은 장쑤성 고객을 위해 리본 감기 방지 소프트웨어를 사용하여 표면 감기 변형을 설계하여 6개월의 평가 기간 동안 리본 감기 결함 제로를 달성했습니다.

모든 Jiaxing Shengbang 자동 테이크업 와인더 장치는 맞춤형 스핀들 간격, 보빈 튜브 사양 및 요청 시 기존 플랜트 수준 SCADA 시스템과의 통합을 지원합니다.

올바른 테이크업 와인더 선택 방법: 실용 가이드

테이크업 와인더를 지정할 때 다음 체크리스트를 사용하십시오. 각 결정 지점을 순서대로 진행하세요. 초기 선택이 나중에 선택을 제한합니다.

선택 체크리스트

1. 섬유 종류 및 데니어 범위 — 폴리머(PET, PA6, PP, 스판덱스)와 데니어 범위(예: FDY의 경우 30~150D)를 결정합니다. 이는 횡단 시스템의 장력 감도와 마찰 한계를 결정합니다.
2. 최대 회선 속도 — 10~15%의 안전 여유를 두고 와인더의 정격 속도를 스핀 펌프 처리량에 맞추세요. 4,500m/분 라인은 최소 5,000m/분 정격의 와인더를 사용해야 합니다.
3. 필수 패키지 중량 및 보빈 형식 — 표준 POY 패키지는 5~10kg입니다. BCF 패키지의 무게는 25kg에 달할 수 있습니다. 튜브 내경(47mm, 54mm, 76mm, 110mm가 일반적임)을 확인합니다.
4. 자동화 수준 — 교대근무 비용을 평가합니다. 교대당 인건비가 USD 80를 초과하거나 3교대를 운영하는 경우 자동 터렛 테이크업 와인더는 일반적으로 18개월 이내에 비용을 회수합니다.
5. 트래버스 메커니즘 — 홈이 있는 드럼 트래버스는 표준 속도에 적합합니다. 4,000m/min 이상 또는 리본 감기를 방지해야 하는 경우 정밀 캠 트래버스 또는 전자 트래버스가 필요합니다.
6. 통합 요구 사항 — 제어 버스 프로토콜(Profibus, EtherNet/IP, Modbus TCP)과 와인더가 업스트림 고데로부터 실시간 속도 신호를 수신해야 하는지 여부를 확인합니다.
7. 설치 면적 및 천장 높이 — 8개의 스핀들 위치를 갖춘 터렛 와인더에는 장치당 약 1,200mm × 900mm의 바닥 면적이 필요합니다. 천장 높이는 완전한 보빈 도프 호를 허용해야 합니다(최소 2,400mm 간격).

권장 구성 예

PET(예: 4,200m/min의 속도)를 실행하는 일반적인 48위치 FDY 라인의 경우 Jiaxing Shengbang 스핀들 터렛, AC 서보, 전자 트래버스, Siemens HMI가 권장되는 구성입니다. 5,000m/분 이상의 라인이나 데니어 CV가 주요 품질 KPI인 라인의 경우 Jiaxing Shengbang이 설계한 맞춤형 터렛으로 업그레이드하는 것이 최선의 선택입니다.

테이크업 와인더 설치, 시운전 및 일일 작동

올바른 설치는 장기적인 권선 품질에 직접적인 영향을 미칩니다. 시운전하는 동안 다음 단계를 따르십시오.

1. 레벨링 — 정밀 수준(정확도 ≤0.02mm/m)을 사용하여 스핀들 축이 수평인지 확인합니다. 0.05 mm/m 이상의 기울기는 축방향 실 이동과 원추형 패키지를 유발합니다.
2. 고데와의 정렬 — 마지막 고데에서 트래버스 가이드까지의 나사 경로는 트래버스 평면에서 0° ± 0.5° 각도로 와인더에 들어가야 합니다. 정렬이 잘못되면 가장자리가 쌓이게 됩니다.
3. 초기 장력 교정 — 빈 보빈을 로드하고 스핀들을 목표 속도의 50%로 실행한 다음 로드 셀 출력을 인라인에 배치된 보정된 장력 측정기와 비교합니다. 두 판독값이 표준 범위 내에서 일치할 때까지 서보 게인을 조정합니다.
4. 도프 사이클 테스트 — 실을 끼우기 전에 실 없이 자동 도프 사이클을 특정 횟수(예: 10회) 실행합니다. 터렛 인덱싱 시간을 확인하고 캐처 블레이드가 매 사이클마다 깨끗하게 맞물리는지 확인하십시오.
5. 첫 번째 생산 실행 매개변수 — 목표 속도의 80%에서 시작합니다. 접촉 롤 압력을 다음으로 설정하십시오. POY의 경우 12–15 N 또는 스판덱스의 경우 8~10N . 장력 판독값과 패키지 형상을 모니터링하면서 속도를 5% 단위로 높입니다.

일일 운영 모범 사례

• 트래버스 가이드 마모를 매일 검사하십시오. 실의 긁힘을 방지하기 위해 홈 깊이가 안전 임계값을 초과하면 교체하십시오.
• 각 교대 근무 시작 시 HMI 장력 추세 로그를 확인하십시오. 기준선에서 안전 임계값을 초과하는 편차는 끝단이 파손되기 전에 조사가 필요한 베어링, 벨트 또는 가이드 문제를 나타냅니다.
• 접촉 롤 표면을 깨끗하게 유지하십시오. 압축 공기를 사용하여 파리를 제거하고 고밀도 라인에서 정기적으로(예: 2시간마다) 잔여물을 마무리합니다.

유지 관리, 서비스 및 문제 해결

체계적인 유지 관리 일정은 테이크업 와인더 서비스 수명을 연장하는 가장 비용 효과적인 단일 방법입니다. Jiaxing Shengbang은 설치된 1000개 이상의 현장 데이터를 기반으로 다음 간격을 권장합니다.

예정된 유지 관리 계획

• 매일: 깨끗한 트래버스 홈; 장력 판독값을 확인합니다. 도프암 이동을 검사합니다.
• 주간: 스핀들 베어링에 윤활유를 바릅니다(ISO VG 32 스핀들 오일, 스핀들당 0.5ml). 접촉 롤 드라이브의 벨트 장력을 확인하십시오. HMI 화면을 청소하고 알람 로그를 확인하십시오.
• 월간: 전체 스핀들 런아웃 점검(최대 공차: 0.008mm TIR); 토크 점검 터릿 잠금 볼트; 시운전 기록과 비교하여 서보 드라이브 매개변수를 확인하십시오.
• 매년: 스핀들 베어링을 교체하십시오(독일 ESKY 승인 및 Jiaxing Shengbang 제조). 트래버스 캠 메커니즘을 재구성하십시오. 서보 모터의 전체 전기 절연 테스트를 수행합니다.

일반적인 결함 및 해결 방법

• 리본 감기(코일 오버레이) — 원인: 횡단 비율이 정수 근처에서 잠겼습니다. 해결 방법: 안티패터닝(단계 정밀도) 소프트웨어 매개변수를 활성화합니다. 이동 속도를 ±0.3% 조정합니다.
• 패키지에 가장자리 축적 — 원인: 가이드 정렬 불량 또는 트래버스 홈 마모. 해결 방법: 스레드 경로를 다시 정렬합니다. 홈 깊이가 0.15mm를 초과하는 경우 트래버스 가이드를 교체하십시오.
• 장력 헌팅(진동 장력 판독) — 원인: 서보 게인이 너무 높거나 접촉 롤 베어링이 마모되었습니다. 해결책: P-이득을 10% 줄입니다. 접촉 롤 런아웃을 측정합니다. 런아웃이 0.02mm를 초과하면 베어링을 교체하십시오.
• 이륙 실패 / 환승 누락 — 원인: 캐처 블레이드 마모 또는 낮은 터렛 인덱싱 속도. 해결책: 블레이드를 교체하십시오. 유압 또는 서보 압력이 사양을 충족하는지 확인합니다(일반적으로 유압 시스템의 경우 ≥6bar).
• 원뿔형 패키지 — 원인: 스핀들 기울기 또는 불균일한 접촉 압력. 해결책: 스핀들 레벨을 다시 조정합니다. 보정된 힘 게이지를 사용하여 패키지 폭 전체에 걸쳐 접촉 롤 압력 균일성을 확인합니다.

Jiaxing Shengbang의 권장 일정 보고서를 따르는 공장 평균 고장 간격(MTBF)이 14,000 작동 시간을 초과합니다. SB-TW 시리즈 와인더의 경우 계획되지 않은 가동 중지 시간이 발생하기 전에 약 19개월 동안 연속 3교대 작업을 수행합니다.

테이크업 와인더가 생산 효율성 및 비용에 미치는 영향

현대식 자동 테이크업 와인더의 재정적 사례는 측정 가능한 4가지 레버를 기반으로 구축되었습니다.

• 노동력 절감: 수동 도핑 기능이 있는 96위치 POY 라인에는 교대당 6개의 도퍼가 필요합니다(3교대 = 18 FTE). 자동 테이크업 와인더는 이를 교대당 2명(6 FTE)으로 줄입니다. 연간 약 USD 180,000~320,000 절약 현지 임금에 따라 다릅니다.
• 끝부분 파손 폐기물 감소: 분당 4,000m로 작동하는 48개 위치의 FDY 라인에서 끝단 파손률이 1% 감소하면 하루에 완성된 원사가 대략 720kg(kg당 USD 3.50) 절약됩니다. USD 920,000/년 회수 .
• 향상된 최고 품질 수율: 장력 제어를 강화하면 1등급 포장률이 크게 향상되어 재분쇄량을 크게 줄이고 고객 수용률을 높일 수 있습니다.
• 더 빠른 도핑 주기: 45초 수동 도프에 비해 2초 자동 도프는 위치별 가동 중지 시간을 96% 줄여 유효 라인 가동 시간을 0.4~0.8% 더 늘립니다.

이러한 개선 사항을 결합하면 일반적으로 다음과 같은 이점을 얻을 수 있습니다. 12~24개월의 전체 투자 회수 기간 라인 규모와 현재 기본 성능에 따라 Jiaxing Shengbang 자동 테이크업 와인더 투자에 대해 설명합니다.

업계 동향 및 향후 개발

4가지 기술 방향은 2025~2028년까지 테이크업 와인더 설계를 재편하고 있습니다.

• 7,000m/min 이상의 속도 — 차세대 FDY 공정은 7,500m/min을 목표로 합니다. 이를 달성하려면 공기정역학적 스핀들 베어링, 탄소 섬유 트래버스 로드 및 터렛 구조의 활성 진동 감쇠가 필요합니다. Jiaxing Shengbang은 현재 파트너 시설에서 SB-TW7 프로토타입의 현장 시험을 진행 중입니다.
• 인라인 품질 모니터링 — 레이저 기반 패키지 직경 센서와 AI 기반 장력 이상 감지가 표준이 되고 있습니다. Jiaxing Shengbang의 SB-TW6은 이미 MES 및 AI 품질 플랫폼과의 통합을 위해 OPC-UA 데이터 내보내기를 지원합니다.
• 에너지 효율성 — 회생 서보 드라이브는 감속 단계에서 제동 에너지를 회복합니다. 고속 자동 테이크업 와인더 장치에서는 기존 드라이브에 비해 스핀들당 에너지 소비를 8~12% 줄일 수 있습니다.
• 소형 멀티엔드 와인더 — 광케이블 강화사 및 초극세 데니어 극세사 제조업체의 주도로 좁은 폭의 특수 라인에서 12엔드 및 16엔드 와인더에 대한 수요가 증가하고 있습니다.

자주 묻는 질문(FAQ)

Q1: 테이크업 와인더와 기존 되감기 기계의 차이점은 무엇입니까?

테이크업 와인더는 방사 공정과 인라인으로 이루어지며 멈추지 않고 라인 속도로 방사구에서 직접 실을 받아들여야 합니다. 기존의 되감기 기계는 이미 형성된 패키지를 더 낮고 가변적인 속도로 오프라인으로 처리합니다. 장력, 속도 및 도핑 요구 사항은 근본적으로 다릅니다. 테이크업 와인더는 연속 생산 조건에서 2,000~6,000m/min의 속도로 안정적으로 작동해야 합니다.

Q2: 리본 감기(코일 오버레이)를 방지하기 위해 장력을 어떻게 조절합니까?

리본 감기는 횡단 비율이 유리수 분수와 같거나 거의 가까워질 때 발생하며, 이로 인해 연속적인 레이어가 동일한 나선에 놓이게 됩니다. 솔루션은 코일 오버레이를 방지하기 위해 이동 속도 비율을 소량(일반적으로 ±0.1~0.5%)씩 지속적으로 디더링하는 단계 정밀도(또는 안티패터닝) 알고리즘입니다. Jiaxing Shengbang 테이크업 와인더 장치에서 이는 HMI에서 구성 가능한 매개변수입니다. 표준 POY에 권장되는 디더링 범위는 ±0.25%입니다.

Q3: 설치 및 시운전에 시간이 얼마나 걸리며 현장 지원이 가능한가요?

정렬, 케이블링 및 생산 시험을 포함하여 표준 8-스핀들 테이크업 와인더 설치에는 근무일 기준으로 최소 3~5일이 소요됩니다. Jiaxing Shengbang은 중국 본토 내 현장 시운전을 위해 공장 엔지니어를 파견합니다. 해외 설치는 동남아시아, 남아시아, 터키의 공인 현지 서비스 파트너를 통해 지원됩니다.

Q4: 동일한 테이크업 와인더로 POY와 FDY를 모두 실행할 수 있습니까?

원칙적으로 동일한 하드웨어 플랫폼은 두 실 유형을 모두 감을 수 있지만 제품을 전환할 때 장력 설정점, 접촉 롤 압력 및 횡단 각도를 다시 매개변수화해야 합니다. Jiaxing Shengbang은 HMI에 레시피 저장(최대 50개의 제품 프로그램 지정)을 제공하여 단일 기계가 POY와 FDY 프로그램 간을 쉽게 전환할 수 있도록 하고 속도 범위가 호환되는 경우에 제공됩니다.

Q5: 예비 부품 리드타임은 얼마나 됩니까?

Jiaxing Shengbang은 모든 현재 생산 모델에 대해 2년의 최소 예비 부품 재고 보증을 유지합니다. 마모가 빠른 품목(시프트 포크, 트래버스 가이드, 척, 베어링)은 당일 배송을 위해 재고로 보관되어 있습니다. 스핀들 베어링 키트와 서보 드라이브 모듈은 일반적으로 국제적으로 영업일 기준 5~7일 이내에 배송됩니다.

결론

올바른 테이크업 와인더를 선택하는 것은 섬유 생산업체가 내리는 가장 중요한 장비 결정 중 하나입니다. 와인더 유형, 속도 등급 및 자동화 수준 간의 선택에 따라 인건비, 파손률, 최고 품질의 수율 및 궁극적으로 생산되는 원사 1kg의 수익성이 직접적으로 결정됩니다.

Jiaxing Shengbang Mechanical Equipment Co., Ltd.는 문서화된 현장 성능 데이터, 현장 시운전 지원 및 보장된 예비 부품 공급망을 바탕으로 POY 라인의 보급형부터 FDY용 고속 플랫폼까지 전체 범위의 자동 테이크업 와인더를 제공합니다.

새로운 방적 라인을 지정하든, 노후된 테이크업 와인더 장비를 업그레이드하든, 기존 설치의 만성적인 품질 문제를 해결하든, Jiaxing Shengbang 기술 팀은 특정 섬유 유형, 라인 속도 및 자동화 목표에 맞는 자세한 제안을 제공할 수 있습니다.

가흥성방기계설비유한회사에 문의하세요. 와인더 선택 상담, 상세 기술 데이터 시트, 공장 방문 예약 등을 요청하실 수 있습니다. 공식 웹사이트를 방문하거나 영업 엔지니어링 팀에 직접 연락하여 생산 요구 사항에 대해 논의하고 맞춤형 테이크업 와인더 권장 사항을 받아보세요.
